Die Doppelmembranpumpe ist eine druckluftbetriebene Pumpe welche zum Pumpen von verschiedenen chemikalien geeignet ist. Die Pumpe ist zusätzlich explosionsgeschützt.

Die Funktionsweise der Pumpe wird in diesem Video erklärt:

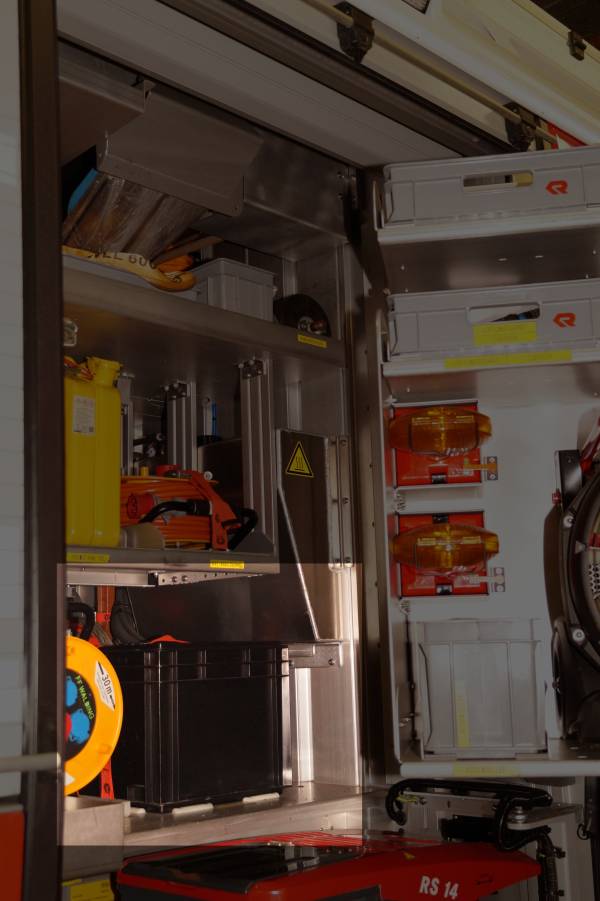

Die Pumpe ist im RLF Geräteraum 2 in einer schwarzen Kiste gemeinsam mit dem benötigten Zubehör gelagert.

Typenschild

• Datenblatt: verderair_technosheet_va15_nonmet_eu.pdf
• Bednienungs- und Reparaturanleitung: verderair_va_va15-20_int_english_repair_operations.pdf

Beim pumpen von entzündbaren Flüssigkeiten ist zum unterbinden von Funken aufgrund von statischer Entladung, besonders auf die Erdung zu achten. Die Pumpe wird mit dem beiliegenden Erdungsspieß geerdet. Die Behälter aus welchen und in welche Flüssigkeit gepumpt wird müssen ebenfalls geerdet werden. Detaillierte Infos im Handbuch Seite 10. Hier ist eine schematische Darstellung der Erdungsmaßnamhmen laut Bedienungsanleitung zu sehen:

Die Druckluftversorgung am Drucklufteingang herstellen. Auf den Maximaldruck von 7 bar achten. Dies kann beispielsweise aus folgenden Luftquellen erfolgen:

• Haus Druckluftsystem
• Atemluftflaschen
• LKW Druckluftsystem
• …

Für die Druckluftversorgung sind verschiedenste Adapter vorhanden.

Foto Adapter Foto Druckluftanschluss

Der Druckausgang ist der obere Anschluss, der Saugeingang der untere Anschluss. Der Dickere Schlauch wird als Saugschlauch verwendet, der dünnere als Druckschlauch. Zum Zudrehen ist ein kleiner Schlüssel als Zubehör mit dabei.

Foto

Der Pumpvorgang wird durch das Öffnen vom Druckventli gestartet.

Foto Venitl Foto fertiger Aufbau
